一、概述

我公司致力于开发、制造工业表面处理喷砂设备的生产厂商。对工业表面处理具有丰富的经验，近年来本公司产品得到广大客户的一致好评，拥有一批丰富经验的工业表面处理工程师，对贵公司类似的产品喷砂具有多次成功经验。

本机适用于针对贵公司铝型材产品的喷砂加工要求，设计的专用输送式自动喷砂设备，消除外表的污垢，划痕及其他杂物，使表面达到磨砂状态，同样可以用于其他板材、平面材料、去氧化皮表面光亮及获得均匀的喷砂面和增加表面附着力或用于氧化喷涂、电镀、油漆前的预处理工序。

下面我们将从几个方面论述本方案



二、输送式自动喷砂机设计原则

此输送式自动喷砂机设计原则是以贵公司铝产品的表面加工处理为主要，环保及自动化操作为重点，追求产品的表面清洁美观的效果。



三、机器构成

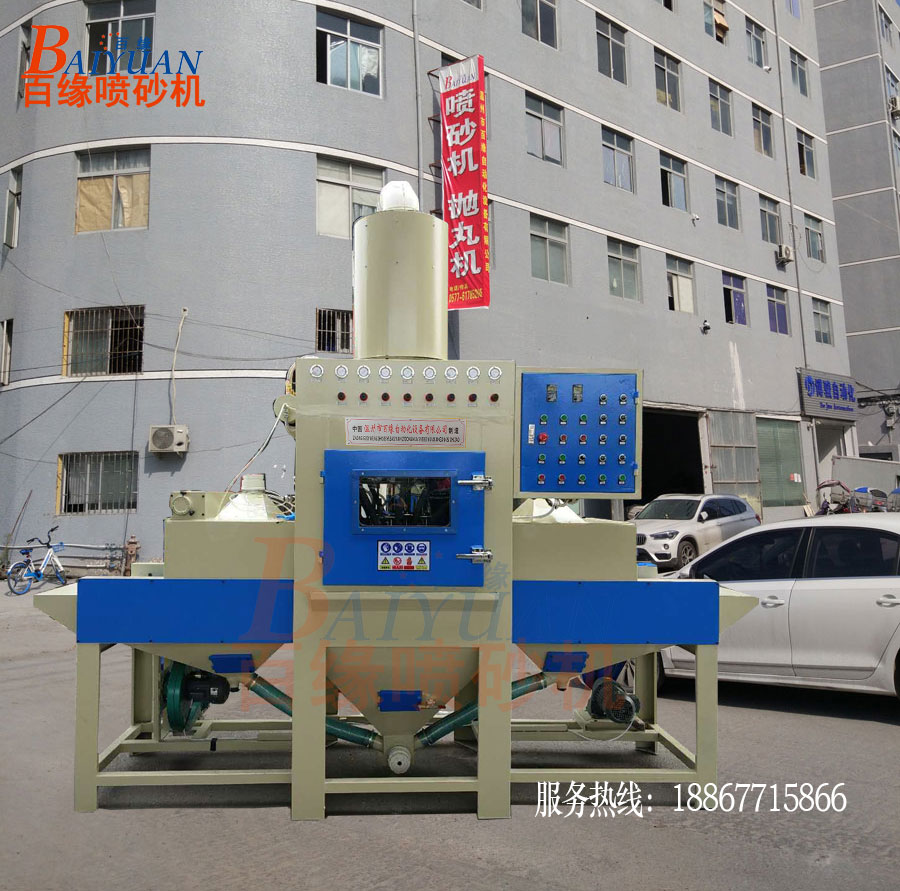

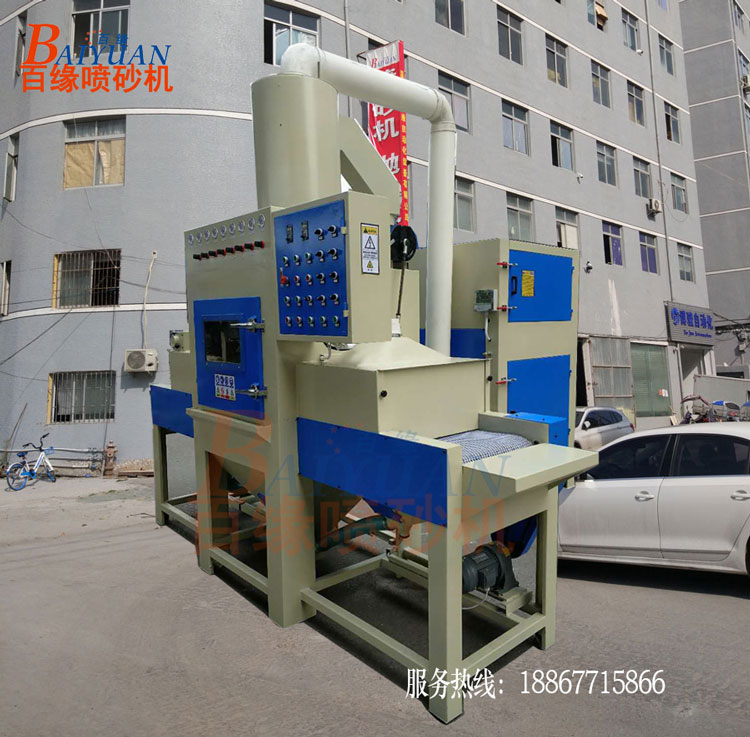

输送式自动喷砂机主要结构包括主机、喷砂舱、集尘箱、上旋风分离器、输送装置、蜂窝式回收系统电气控制等。



四、机器的设计思想

采用吸入式喷砂，即利用压缩空气在喷枪内高速流动形成负压产生引射作用，将旋风分离器贮箱内的砂料通过输砂管吸入喷枪内，然后随压缩空气气流由喷嘴高速喷射到工件表面，达到铝型材磨砂的目的。



五、机器的特性

1.技术性

本机设计新颖，采用触摸屏控制结构可靠，操作方便，加工效率高，能源消耗低。

2.安全性

本机采用自动化喷砂作业，智能化微电脑控制，实现安全高效。

3.效果好

滚轴式装置由电机驱动，喷枪组采用固定结构，可调节喷射距离、角度可万向调节，以达到较佳喷砂效果。

4.效率高

本机配置喷枪10支，可根据需要调节,采用双向变频调整,喷枪摆动及输送速度均可调节。

5.节约

本机配有上旋风分离器，能将可继续使用的磨料和无用的粉尘进行自动分离保存，因此磨料可循环使用，从而大大降低磨料消耗，做到节约成本.

6.环保

本机采用全密封式作业，并配有集尘箱，能将清理过程中产生的粉尘进行储存。



六、机器的材料清单及喷砂机结构

a.机壳采用2.5mm冷扎钢板焊接制成，表面喷塑，喷砂区和吹净区的关键部位贴有硅胶皮。

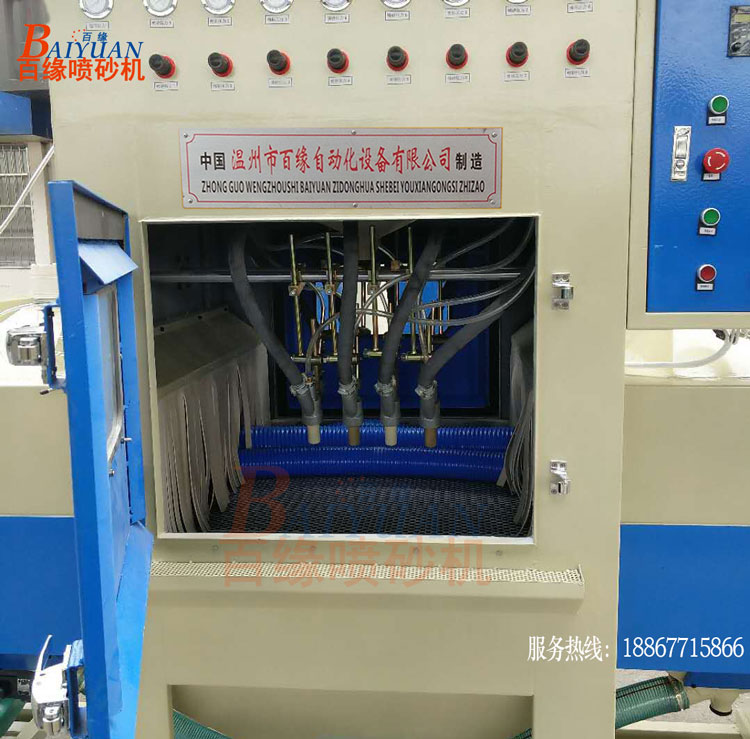

b.喷砂舱内设有14~16只枪，喷枪内配有8mm大的碳化硼喷嘴，喷枪用固定枪架固定，可自动摆动，喷砂距离、角度和位置可根据用户的产品需要进行调整。

c.本机设有观察窗，可直接观擦加工过程，随时了解加工情况。

d.本机采用三角皮带或履带输送带传输。

主要技术参数

外形尺寸：1250mm宽3600mm长3100mm高

滚轴输送架：1250mm宽1000mm高

工作艙尺寸：1240mm宽x1400mm长x820mm高

除尘箱尺寸：1400mm宽1400mm长1900mm高

除尘滤芯数量为：9只

脉冲自动阀门：3个

控制采用正泰控制，可靠性高，故障率低

摆动电机   AC380V O.18KW  50HZ

电源：380V，50HZ

照明：220V，12W  LED灯4盏

空气要求：压力5-8BAR（KG/CM2）

空压机要求在10立方左右

 除尘风机：380V，50HZ，7.5KW

总功率：约9.98kw

总重量：约1.762吨



所有配件经过多年试验，  均采用喷砂机适用型配件。
