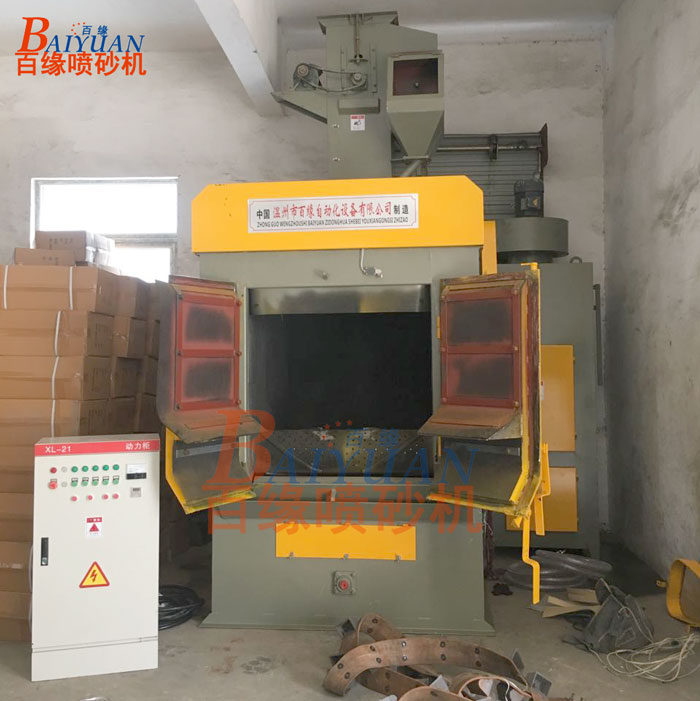

Q3210大型履带抛丸机
Q3210大型履带式抛丸机的主要结构及工作原理
履带式抛丸清理机主要有抛丸器、抛丸室、丸砂提升分离机构，除尘机构，电器控制系统等组成。抛丸器内腔、抛丸器叶片、抛丸室内壁均用高铬耐磨的铸铁作为内墙衬板，以提高使用寿命。
履带式抛丸清理机的工作原理：
丸砂提升分离机构将弹丸、碎丸、粉尘进行分离得到合格的弹丸，弹丸靠自重的抛丸器溜槽进入高速旋转的分丸轮并与其一起旋转，在离心力作用下弹丸进入定向套并在定向套的矩形窗口抛出，到达高速旋转的叶片，弹丸在叶片表面由内而外作加速运动，最后以一定的线速度呈扇形抛向工件，从而使工件表面得到抛丸清理。抛丸室内的履带正向旋转时带动工件翻滚，使抛丸室内的所有工件及工件的所有表面均能得到抛丸清理。同时，丸砂又返回提升分离机构，经分离后循环使用，履带反向旋转时，工件倒出
| 型号、规格 | Q3210 |
| 抛丸室尺寸 | ∮1100×1100mm |
| 抛丸室容量 | 300L |
| 抛丸能力 | 200kg/min |
| 提升分离量 | 9t/h |
| 丸砂分离方式 | 过滤筛＋风选 |
| 集尘风量 | 2000m3/h |
| 总功率 | 16.5kw |
| 设备外形尺寸 | 2000*3200*4000 |
| 工件单件重 | ≤15kg |
